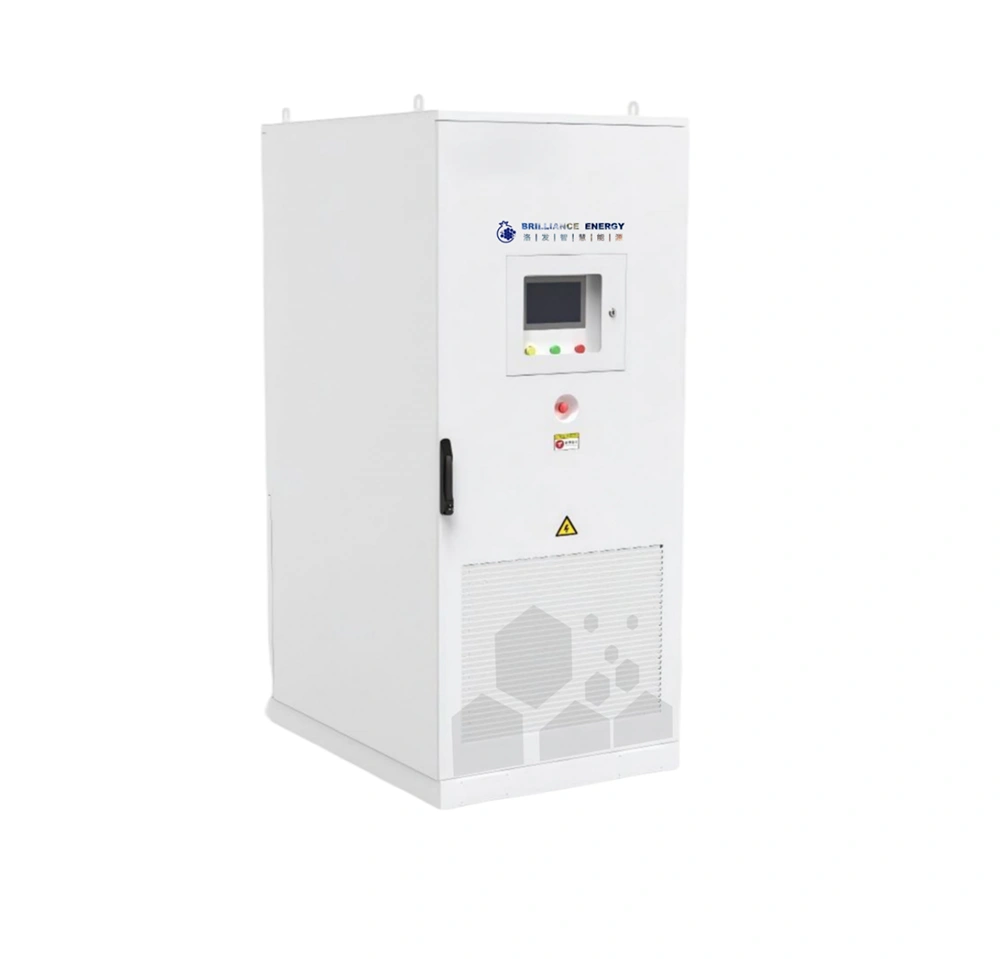

Sistema BESS en armario de 125 kW / 261 kWh (Sistema integrado)
El sistema BESS en armario de 125 kW / 261 kWh con refrigeración líquida está diseñado para aplicaciones comerciales e industriales, como parques industriales, instalaciones que integran generación fotovoltaica, almacenamiento y recarga de vehículos eléctricos, estaciones base de telecomunicaciones y microrredes. Integra baterías de fosfato de hierro y litio (LiFePO₄, LFP), sistema de conversión de potencia (PCS), refrigeración líquida, protección contra incendios y gestión inteligente de la energía en una sola unidad. El PCS proporciona una potencia nominal de 125 kW, mientras que cada armario ofrece una capacidad energética de 261 kWh, una tensión nominal de 832 V CC y un rango de operación de 670-949 V CC. El sistema de gestión de energía (EMS) coordina los flujos de energía y las operaciones de carga y descarga según las distintas condiciones de funcionamiento, contribuyendo a un uso estable y eficiente de la energía.
-
Refrigeración líquida de alta eficiencia
El sistema de refrigeración líquida mantiene una diferencia de temperatura entre las celdas ≤3 °C, favoreciendo un funcionamiento térmico uniforme y una mayor estabilidad durante operaciones de alta potencia.
-
PCS bidireccional de 125 kW y amplio rango de operación
El sistema PCS ofrece una potencia nominal de 125 kW y una potencia máxima de 137,5 kW. Admite un rango de tensión de batería de 670-949 V CC y una salida de 340-400 V CA para adaptarse a diferentes condiciones de red y de carga.
-
Comunicación inteligente y control remoto
Las diferentes opciones de comunicación, como WLAN, Wi-Fi, 4G, LAN y Bluetooth, permiten realizar la monitorización remota, gestionar el sistema y recibir alertas de fallos mediante una plataforma en la nube.
-
Alta eficiencia de conversión
El PCS alcanza una eficiencia máxima del 98,6 %, mientras que la eficiencia global del sistema es del 88,0 %, contribuyendo a reducir las pérdidas durante los procesos de carga y descarga. amiento y recibir alertas de fallos.
-
Seguridad certificada y cumplimiento de requisitos de red
El cumplimiento de las normas GB/T 34120, GB/T 36775 e IEC 61000 respalda la conexión segura a la red y el comportamiento electromagnético estable del sistema.
| Modelo | XC-CWC / 261 / AC |
| Tipo de batería | Fosfato de hierro y litio (LFP) |
| Configuración | 1P260S (5 packs en serie, 52S por pack) |
| Número de racks de baterías | 1 |
| Capacidad energética | 261 kWh |
| Tensión CC nominal | 832 V (260S × 3,2 V) |
| Rango de tensión CC | 670-949 V |
| Corriente máxima de carga/descarga | 188 A |
| Potencia máxima de carga/descarga | 137,5 kW |
| Potencia nominal de salida | 125 kW |
| Potencia máxima de salida | 137,5 kW |
| Rango de tensión de salida CA | 340-400 V (3L/N/PE) |
| Frecuencia de red | 50 Hz |
| Corriente máxima de salida CA | 210 A |
| Factor de potencia | 0,8 capacitivo a 0,8 inductivo (ajustable) |
| Distorsión armónica total de corriente (THDi) | < 3 % |
| Eficiencia máxima | 98,6 % |
| Eficiencia de ciclo completo (RTE) | 88,0 % |
| Temperatura de funcionamiento | -25 °C a 55 °C |
| Humedad de funcionamiento | 5-95 % (sin condensación) |
| Altitud máxima de funcionamiento | ≤ 4000 m (reducción de potencia por encima de 2000 m) |
| Gestión térmica | Refrigeración líquida |
| HMI (interfaz hombre-máquina) | Pantalla LED, WLAN, monitorización mediante app |
| Interfaces de comunicación | Wi-Fi / 4G / LAN / Bluetooth |
| Protocolos de comunicación | Modbus RTU, Modbus TCP |
| Peso | 2584,50 kg |
| Dimensiones (ancho × profundidad × altura) | 1050 × 1400 × 2250 mm |
| Grado de protección IP del armario de baterías | IP55 |
| Sistema de extinción de incendios | Extinción mediante aerosol a nivel de pack |
| Normas y certificaciones de conexión a red | GB/T 34120 |
| Normas y certificaciones de seguridad | GB/T 36276, GB/T 34131, GB/T 34133 |

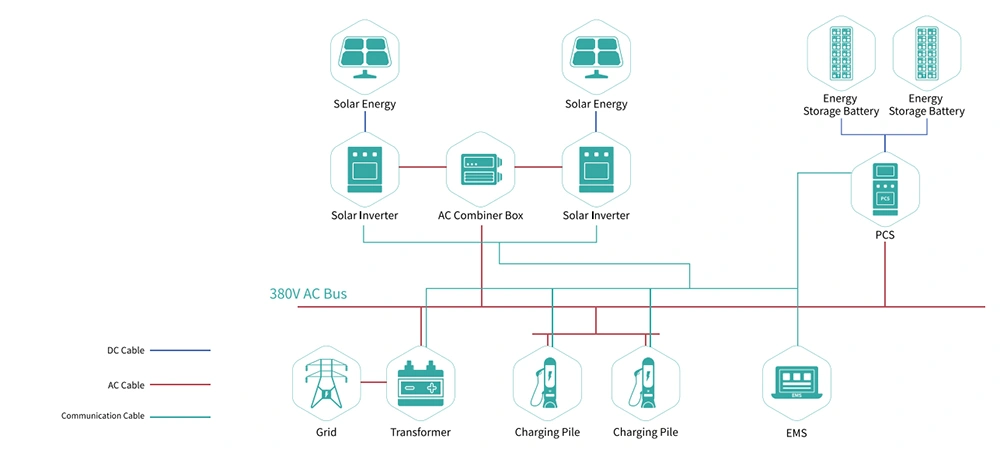

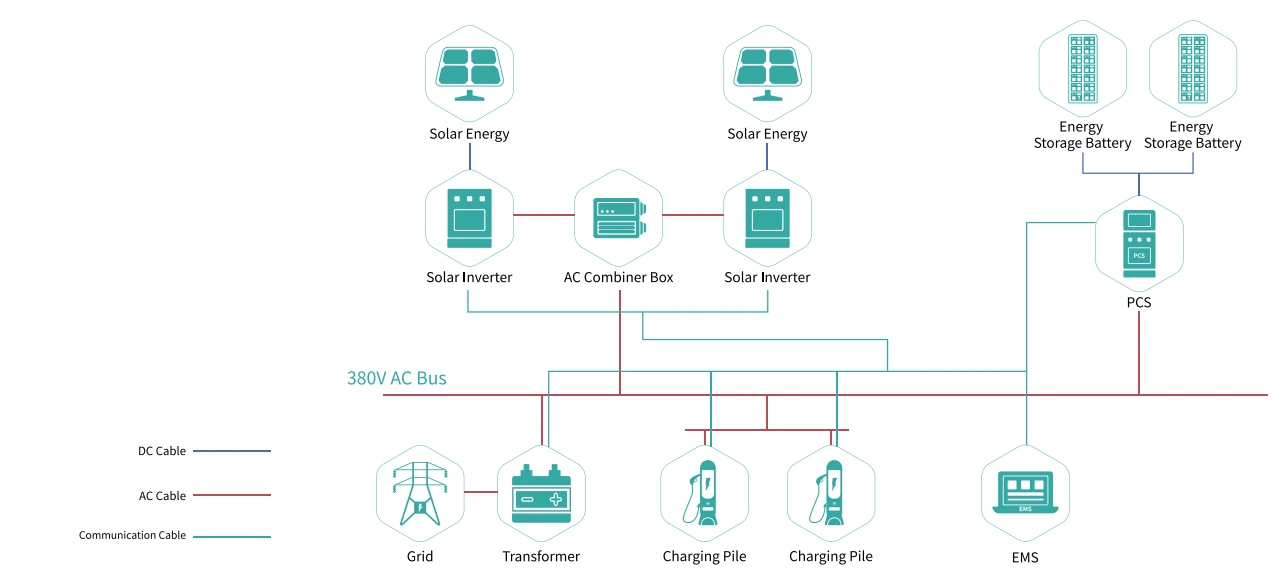

- Sistema de almacenamiento en baterías:

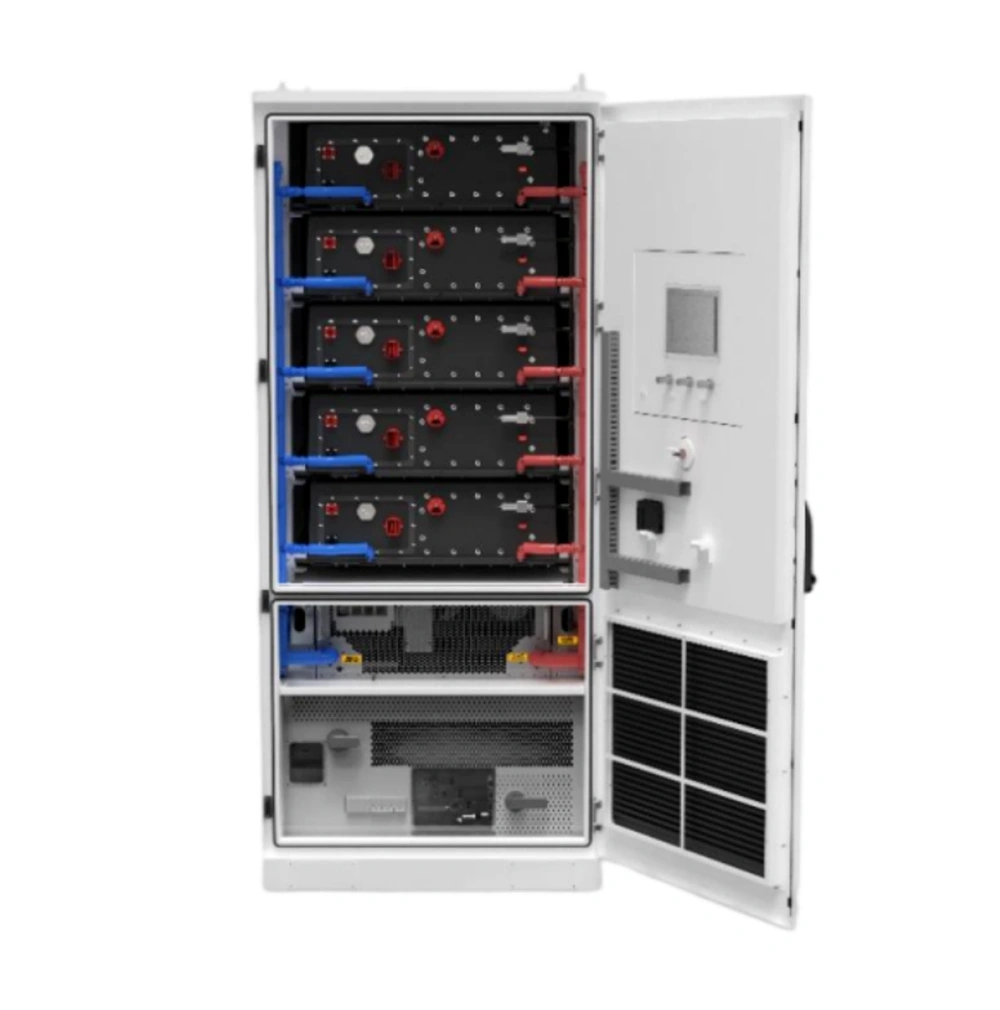

Cinco packs de baterías LFP con refrigeración líquida, cada uno con configuración 1P52S, se conectan en serie para formar una configuración total 1P260S. El sistema ofrece una capacidad energética de 261 kWh y una tensión nominal de 832 V CC.
- Sistema de conversión de potencia (PCS):
Una unidad bidireccional de conversión de potencia de 125 kW gestiona el intercambio energético entre corriente alterna y corriente continua, permitiendo el funcionamiento tanto conectado a la red como en modo autónomo.
- Sistema de gestión térmica:
El circuito de refrigeración líquida, combinado con el control de temperatura, mantiene el sistema BESS dentro de un rango térmico estable, reduce el estrés térmico y favorece un rendimiento uniforme en diferentes condiciones ambientales.
- Monitorización de seguridad y control remoto:
El BMS y el EMS gestionan la supervisión de las baterías, la coordinación energética y el control operativo, mientras que la comunicación multiprotocolo y el acceso mediante plataforma en la nube permiten la monitorización remota y la gestión integral del sistema.

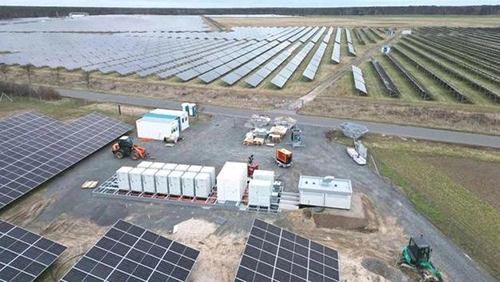

- Reducción de picos de demanda en aplicaciones C&I
Permite reducir los costos de electricidad en fábricas, edificios comerciales y parques empresariales mediante el desplazamiento del consumo entre periodos de menor demanda y horas punta.
- Integración fotovoltaica y almacenamiento
Permite aumentar el autoconsumo fotovoltaico y estabilizar la entrega de energía en proyectos que combinan generación solar y almacenamiento.
- Soporte para recarga de vehículos eléctricos
Permite amortiguar los picos de potencia de las estaciones de recarga rápida y reducir su impacto sobre la red durante los periodos de mayor demanda.
- Microrredes y suministro eléctrico de respaldo
Permite respaldar el funcionamiento en modo aislado y proporcionar suministro eléctrico de emergencia para instalaciones de telecomunicaciones, centros de datos y ubicaciones remotas.
