Sistema BESS híbrido 125 kW / 261 kWh

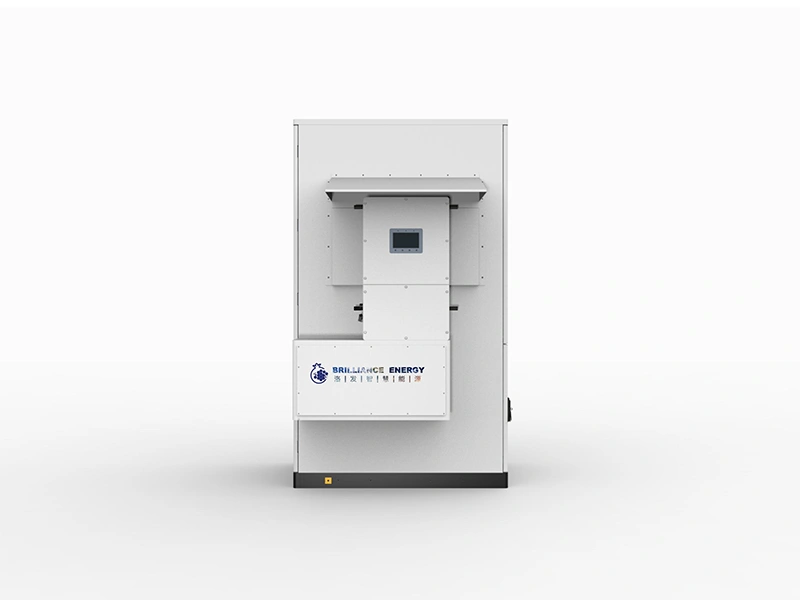

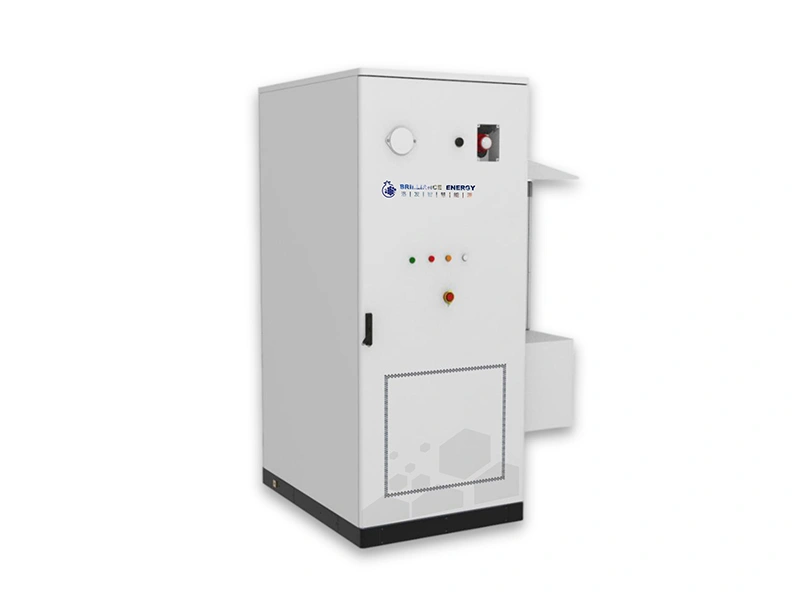

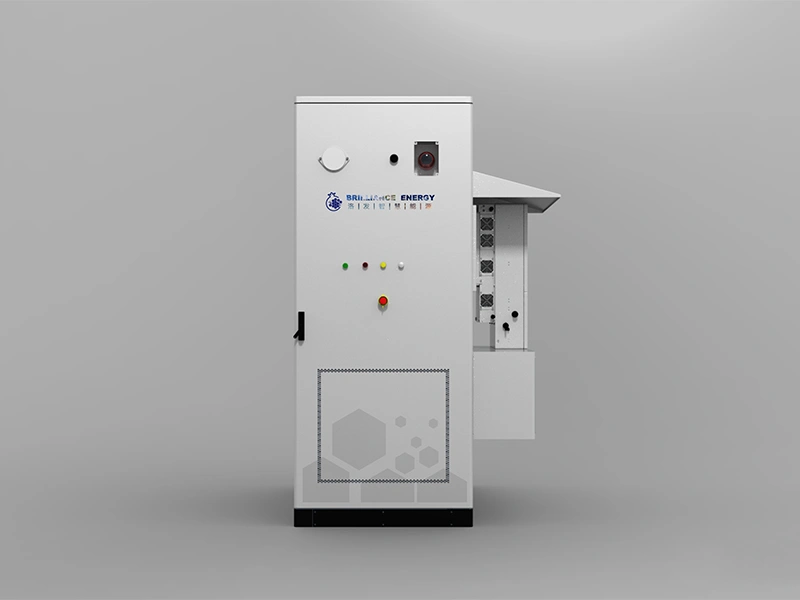

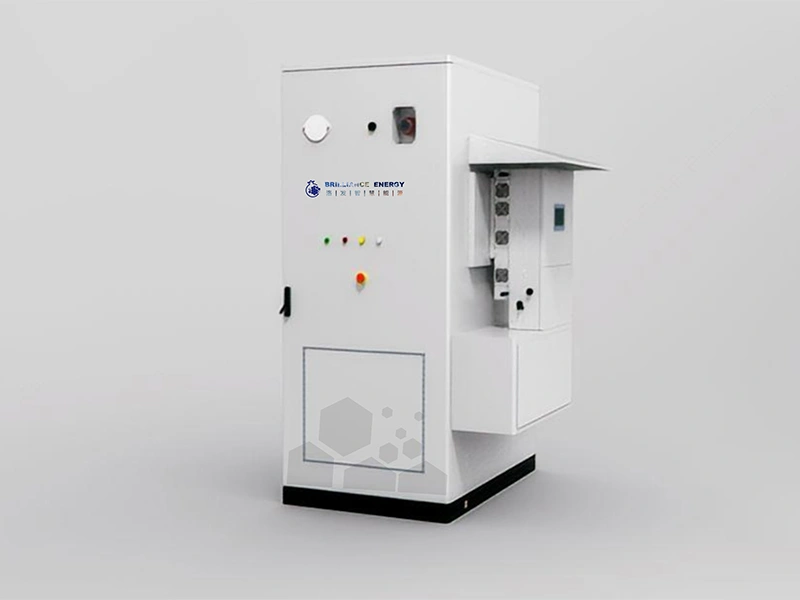

Sistema BESS híbrido en armario de 125 kW / 261 kWh (inversor híbrido de 125 kW)

Videos

El sistema BESS híbrido en armario de 125 kW / 261 kWh combina baterías de fosfato de hierro y litio (LFP, LiFePO4) con refrigeración líquida y un inversor híbrido de 125 kW para aplicaciones comerciales e industriales que integran generación fotovoltaica y almacenamiento. Admite hasta 240 kW de entrada fotovoltaica directa y coordina la generación solar, la carga y descarga de las baterías y el suministro a las cargas, ayudando a aumentar el autoconsumo de energía solar. La refrigeración líquida mantiene una diferencia de temperatura entre las celdas ≤3 °C, mientras que el diseño para exteriores proporciona protección a los componentes eléctricos y al sistema de baterías.

Solicite una cotización

Características

Integración fotovoltaica y gestión inteligente de la energía
1. El inversor híbrido integra 10 MPPT y admite hasta 240 kW de entrada fotovoltaica, permitiendo aprovechar de forma eficiente la generación solar y gestionar conjuntamente la energía fotovoltaica y el almacenamiento.
2. Los modos conectado a red, aislado y de respaldo permiten adaptar el funcionamiento del sistema a diferentes condiciones de suministro y mantener la alimentación de cargas prioritarias.
Protección de seguridad multinivel
1. El sistema cumple los requisitos de seguridad aplicables de IEC 62619 y UL 9540A.
2. La protección contra incendios combina sistemas de extinción, ventilación y alivio de explosión para reforzar la seguridad del sistema de almacenamiento.
Monitorización inteligente y mantenimiento simplificado
1. La pantalla táctil LCD de 7 pulgadas permite realizar el control local del sistema, mientras que la conectividad mediante aplicación facilita la supervisión remota del estado operativo.
2. Las interfaces CAN, RS-485 y Ethernet permiten integrar el sistema BESS con plataformas externas para gestionar alarmas, analizar datos operativos y supervisar el rendimiento energético.

Especificaciones

Parámetros	Versión de 156 kWh	Versión de 209 kWh	Versión de 261 kWh
Capacidad energética	156 kWh	209 kWh	261 kWh
Tipo de batería	Fosfato de hierro y litio (LFP)
Capacidad de las celdas	314 Ah
Configuración	1P156S	1P208S	1P260S
Tensión CC nominal	499,2 V	665,6 V	832 V
Tasa de carga/descarga	0,5C
Vida útil en ciclos	≥ 6000 ciclos (80 % DoD)
Gestión térmica	Refrigeración líquida
Sistema de extinción de incendios	Sistema de extinción mediante aerosol + agua
Sistemas de seguridad	Extinción mediante gas y agua + ventilación + panel de alivio de explosión
Interfaces de comunicación	CAN / Ethernet / RS-485
Temperatura de funcionamiento	-30 °C a 50 °C (reducción de potencia por encima de 45 °C)
Humedad de funcionamiento	0 % a 95 % (sin condensación)
Altitud máxima de funcionamiento	≤ 2000 m
Peso	< 2700 kg	3500 kg	4300 kg
Dimensiones (ancho × profundidad × altura)	Aprox. 989 × 1465 × 2471,5 mm
Grado de protección IP	IP67 (compartimento de baterías) / IP54 (armario)
Resistencia a la corrosión	C4 (C5 opcional)
Conexión máxima en paralelo	Hasta 10 unidades (conectado a red / aislado)
Certificaciones y normas	IEC 62619, IEC 63056, IEC 61000, IEC 62477-1, UN38.3, IEC 60730, UL 9540A

Componentes

Sistema de baterías:
El sistema está disponible con capacidades de almacenamiento de 156 kWh, 209 kWh o 261 kWh. Todas las versiones utilizan celdas LFP de 314 Ah, con configuraciones 1P156S, 1P208S y 1P260S y tensiones nominales de 499,2 V, 665,6 V y 832 V CC, respectivamente. Las baterías ofrecen una vida útil ≥6000 ciclos bajo condiciones de 80 % DoD.
Inversor híbrido:
El inversor híbrido de alta tensión de 125 kW gestiona el flujo de energía entre la instalación fotovoltaica, el sistema de baterías, las cargas y la red eléctrica. La conexión directa de hasta 240 kW de potencia fotovoltaica permite aumentar el aprovechamiento de la generación solar y reducir la energía demandada de la red.
Sistema de gestión térmica:
La refrigeración líquida mantiene la diferencia de temperatura entre las celdas dentro de 3 °C, reduciendo el estrés térmico y favoreciendo la estabilidad y vida útil del sistema. El armario puede funcionar a temperaturas ambiente de -30 °C a 50 °C, con reducción de potencia por encima de 45 °C.
Gestión de energía y seguridad:
El EMS integrado coordina la generación fotovoltaica, la carga y descarga de las baterías y el intercambio de energía con la red. La pantalla táctil de 7 pulgadas permite el control local, mientras que las interfaces CAN, Ethernet y RS-485 facilitan la integración con plataformas externas de monitorización y gestión. Los sistemas de extinción, ventilación y alivio de explosión proporcionan protección adicional durante el funcionamiento.

Detalles

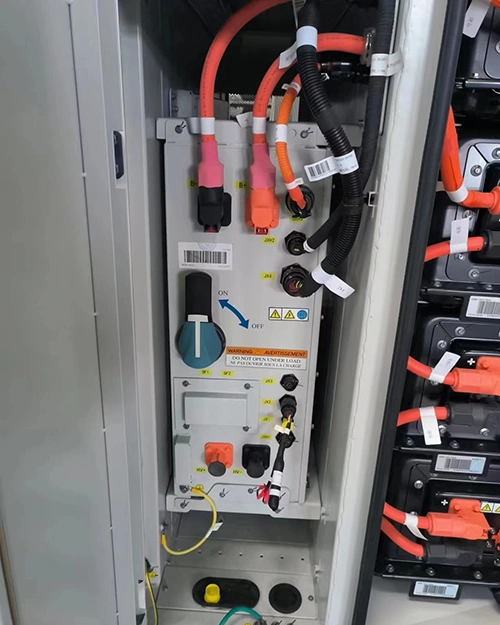

Caja de alta tensión

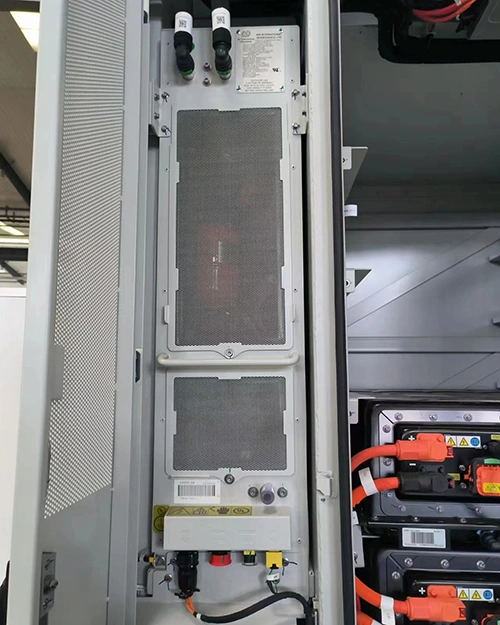

Unidad de refrigeración líquida

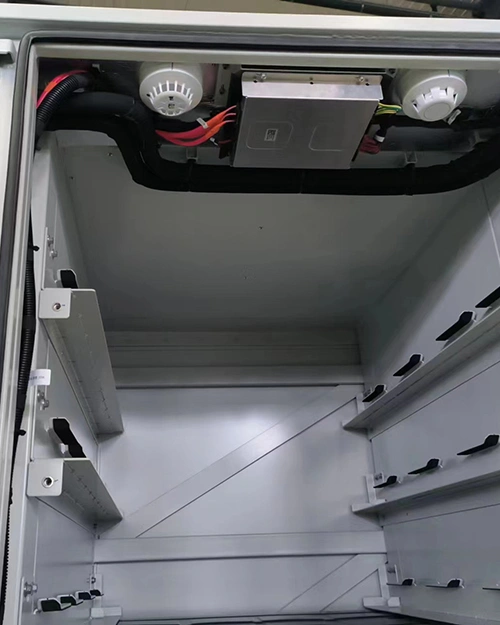

Unidad de detección y alarma de humo y temperatura

Aplicaciones

Almacenamiento fotovoltaico para aplicaciones C&I
Adecuado para fábricas, parques industriales y edificios comerciales que buscan integrar generación fotovoltaica, reducción de picos de demanda y suministro de respaldo en un mismo sistema energético.
Microrredes y suministro eléctrico aislado
El sistema BESS puede actuar como unidad principal de almacenamiento en microrredes y proporcionar un suministro estable en islas, explotaciones mineras y otras ubicaciones remotas con acceso limitado a la red eléctrica.
Estaciones de recarga con energía fotovoltaica y almacenamiento
En combinación con sistemas fotovoltaicos y cargadores rápidos, el sistema permite amortiguar los picos de potencia demandados a la red y aumentar el aprovechamiento de la generación solar disponible en la instalación.
Servicios auxiliares de red
Permite participar en aplicaciones de respuesta a la demanda y regulación de frecuencia para contribuir a la estabilidad de la red y generar fuentes adicionales de ingresos según las condiciones del mercado eléctrico.

Especificaciones de inversores compatibles (opcionales)

Modelo de inversor	Potencia CA nominal	Capacidad de batería compatible	Potencia FV máxima de entrada	N.º de MPPT	Grado de protección IP
S6-EH3P(75)K10-NV-YD-H	75 kW	156 kWh	150 kW	10	IP66
S6-EH3P(80)K10-NV-YD-H	80 kW	156 / 209 kWh	160 kW	10	IP66
S6-EH3P(100)K10-NV-YD-H	100 kW	209 kWh	200 kW	10	IP66
S6-EH3P(125)K10-NV-YD-H	125 kW	261 kWh	240 kW	10	IP66
