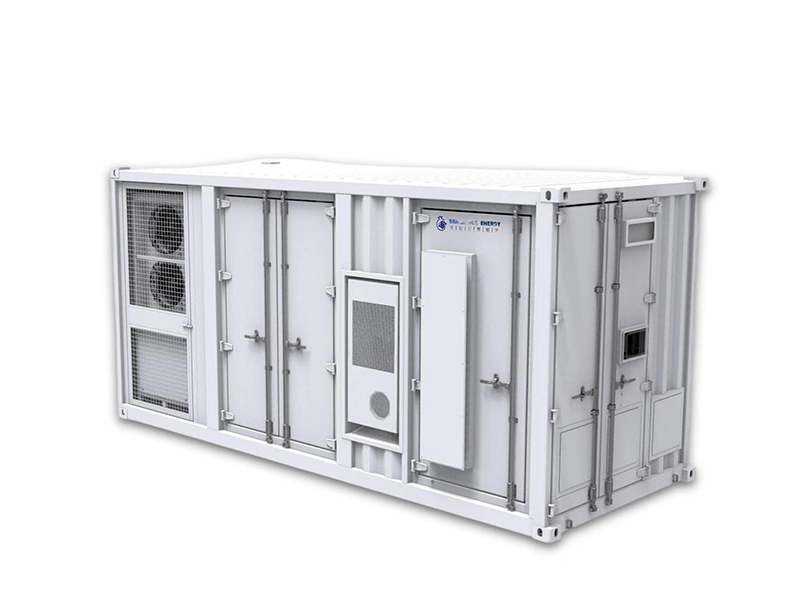

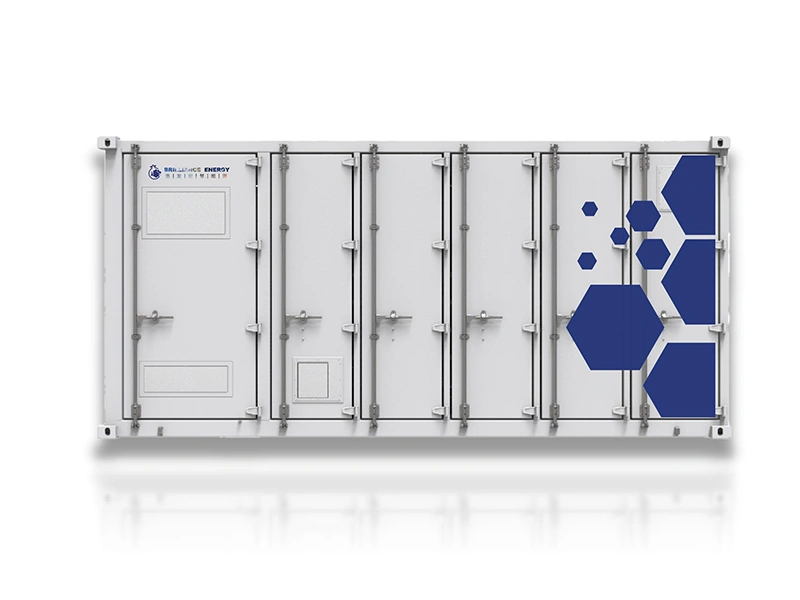

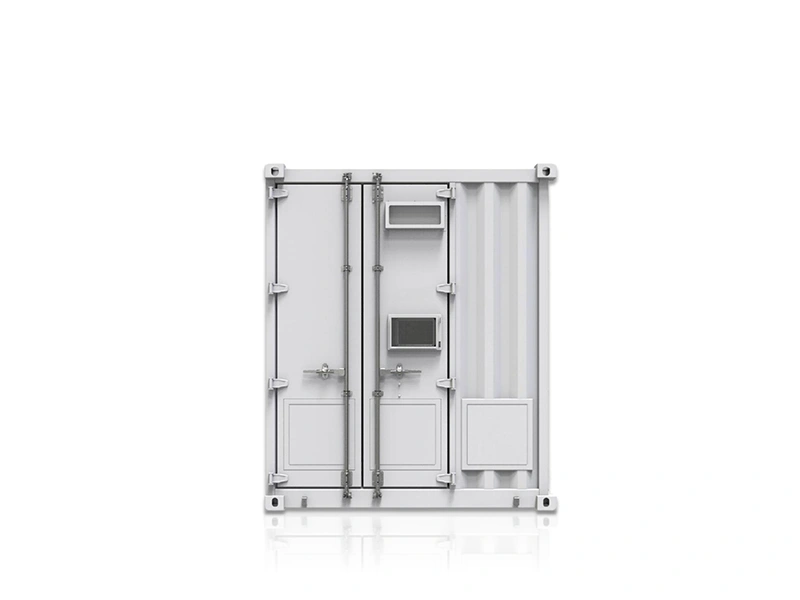

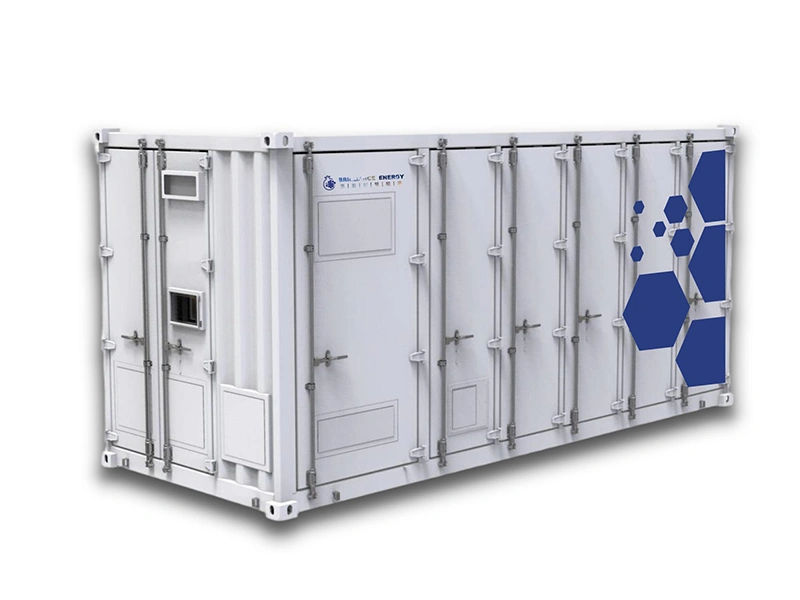

Sistema BESS en contenedor de 500 kW / 1MWh
El sistema BESS en contenedor de 500 kW / 1,045 MWh está diseñado para aplicaciones comerciales e industriales, microrredes, integración de energías renovables y gestión de picos de demanda. Su configuración integrada en un contenedor de aproximadamente 6 m combina baterías de fosfato de hierro y litio (LFP, LiFePO4) con 1,045 MWh de capacidad energética y un sistema de conversión de potencia (PCS) bidireccional de 500 kW. El sistema coordina el almacenamiento con generación fotovoltaica, energía eólica, grupos electrógenos y la red eléctrica, y admite funcionamiento conectado a red y aislado. La refrigeración líquida mantiene una diferencia de temperatura entre las celdas ≤3 °C, mientras que la protección IP54, la resistencia a la corrosión C4, los sistemas de detección y extinción de incendios y el diseño conforme al Eurocódigo 8 (EN 1998-1-1:2024) permiten un funcionamiento fiable en instalaciones exteriores y entornos exigentes.
-
Diseño integrado en contenedor
- Las baterías, el sistema de conversión de potencia (PCS), la refrigeración, la protección contra incendios y los sistemas de control se integran en el contenedor antes de la entrega.
- Las pruebas realizadas en fábrica reducen el cableado y los trabajos necesarios en obra, facilitando la instalación y puesta en marcha del sistema.
-
Operación conectada a red y aislada
- El sistema admite funcionamiento conectado a red, aislado y de respaldo para adaptarse a diferentes condiciones de suministro y requisitos del proyecto.
- La conmutación automática entre los modos de control PQ y VF permite adaptar la estrategia de operación a las condiciones de la red y de la microrred.
-
Refrigeración líquida de alta eficiencia
- La refrigeración líquida mantiene una diferencia de temperatura entre las celdas ≤3 °C, ayudando a reducir el estrés térmico y a prolongar la vida útil de las baterías hasta un 20%.
- El control inteligente de temperatura reduce el consumo energético de los sistemas auxiliares hasta un 30%, mientras que la eficiencia de ciclo en el lado de CA alcanza ≥94%.
-
Protección de seguridad multinivel
- El sistema integra detección 5 en 1, sensores de humo y temperatura, extinción mediante aerosol y alarmas para reforzar la protección frente a riesgos térmicos y de incendio.
- El grado de protección IP54, la resistencia a la corrosión C4 y el diseño conforme al Eurocódigo 8 contribuyen a un funcionamiento fiable en instalaciones exteriores.
-
Coordinación de múltiples fuentes de energía
El EMS permite coordinar generación fotovoltaica, energía eólica, grupos electrógenos diésel y la red eléctrica, incluido el control automático de arranque y parada de los generadores según las necesidades de la instalación.
-
Modos de operación flexibles
Los modos de control PQ y VF permiten adaptar el sistema a aplicaciones conectadas a red, funcionamiento aislado, microrredes y estrategias híbridas de suministro.
-
Control térmico inteligente
El sistema supervisa y regula las condiciones térmicas de las baterías para mantener una distribución uniforme de temperatura y favorecer un funcionamiento estable durante la carga y descarga.
-
Protección contra incendios
La detección 5 en 1, el sistema de extinción mediante aerosol, las alarmas acústicas y visuales y la función de parada remota de emergencia proporcionan diferentes niveles de protección durante la operación.
-
Comunicación y acceso a plataformas de gestión
Las interfaces Ethernet, CAN y RS-485 permiten conectar el sistema con plataformas de gestión energética y soluciones de monitorización remota.
-
Soporte para mantenimiento remoto
La monitorización remota, las alertas de fallos, el análisis de datos y las actualizaciones OTA facilitan las tareas de diagnóstico, operación y mantenimiento del sistema.
| Modelo | XC-LCC/1045/A |
| Especificación de las celdas | 314 Ah / 3,2 V |
| Tasa máxima de carga/descarga | 0,5C |
| Configuración | 1P208S × 5 |
| Capacidad energética | 1,045 MWh |
| Tensión CC nominal | 665,6 V |
| Potencia nominal de salida | 500 kW |
| Rango de tensión CC | 582,4-748,8 V |
| Gestión térmica | Refrigeración líquida |
| Temperatura de funcionamiento | -30 °C a 50 °C |
| Humedad de funcionamiento | ≤ 85 % HR (sin condensación) |
| Altitud máxima de funcionamiento | ≤ 2000 m (reducción de potencia por encima de 2000 m) |
| Nivel de ruido | ≤ 80 dB(A) a 1 m |
| Grado de protección IP | IP54 |
| Temperatura de almacenamiento | -20 °C a 45 °C (≤ 1 mes) / 0 °C a 35 °C (≤ 6 meses) |
| Sistema de extinción de incendios | Detector 5 en 1 + sistema de aerosol + alarma acústica y visual |
| Resistencia a la corrosión | C4 |
| Resistencia sísmica | Eurocódigo 8 (EN 1998-1-1:2024) |
| Interfaces de comunicación | Ethernet / CAN / RS-485 |
| Dimensiones (ancho × largo × altura) | 2438 × 6058 × 2896 mm |
| Peso | 15 000 kg |
| Vida útil de diseño | 20 años |
| Certificaciones y normas | IEC 62619, UL 9540A, UN38.3 |

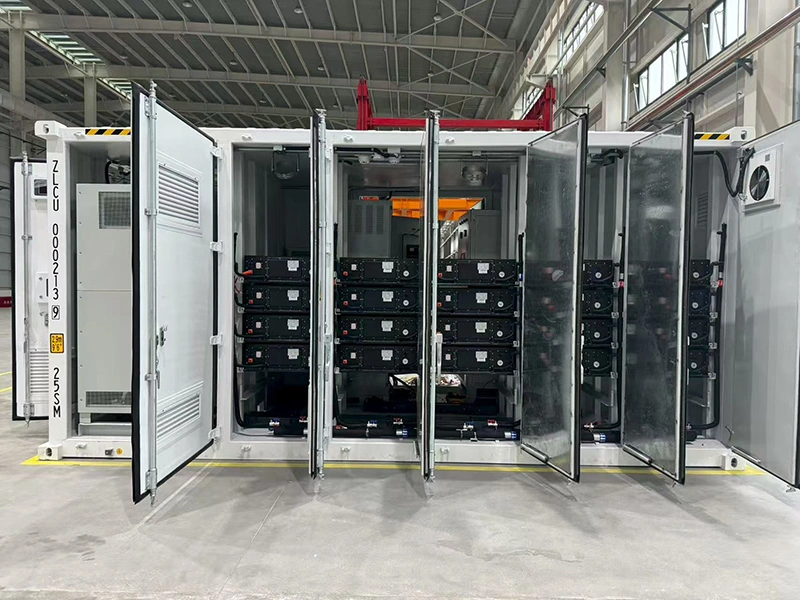

- Sistema de baterías:
El sistema utiliza celdas de fosfato de hierro y litio (LFP) de 3,2 V / 314 Ah, organizadas en cinco conjuntos 1P208S. La capacidad energética total es de 1,045 MWh, con una tensión nominal de 665,6 V CC y una tasa máxima de carga y descarga de 0,5C.
- Sistema de conversión de potencia (PCS):
El PCS bidireccional integrado de 500 kW gestiona los procesos de carga y descarga y permite adaptar el funcionamiento a modos conectados a red, aislados e híbridos. La conmutación entre control PQ para operación conectada a red y control VF para funcionamiento aislado facilita la integración con generación fotovoltaica, energía eólica y grupos electrógenos.
- Sistema de gestión térmica:
La refrigeración líquida mantiene una distribución térmica uniforme entre las celdas, con una diferencia de temperatura ≤3 °C. Este control térmico ayuda a prolongar la vida útil de las baterías hasta un 20 % y reduce el consumo energético de los sistemas auxiliares hasta un 30 %. El sistema está diseñado para funcionar a temperaturas ambiente de -30 °C a 50 °C.
- Monitorización inteligente y control remoto:
El sistema combina detección 5 en 1, extinción mediante aerosol, alarmas acústicas y visuales y parada remota de emergencia. Las interfaces Ethernet, CAN y RS-485 permiten integrar el BESS con plataformas de gestión energética y sistemas de monitorización remota.
- Microrredes locales
El sistema puede funcionar como unidad principal de almacenamiento y control en microrredes, coordinando la distribución local de energía y facilitando la operación conectada a red o aislada.
- Centros de recarga rápida de vehículos eléctricos
Adecuado para instalaciones que combinan recarga rápida, almacenamiento en baterías y generación fotovoltaica. El sistema permite amortiguar los picos de potencia, reducir la demanda sobre la red y disminuir el riesgo de sobrecarga de los transformadores.
- Servicios de soporte a la red
El sistema puede utilizarse para reserva primaria, reducción de picos de demanda y otros servicios de red, permitiendo aprovechar la capacidad disponible de las baterías según los requisitos técnicos y regulatorios de cada mercado.
